現在，玄箱Debianをサーバとして使っていますが，時代の変化に対応しての新サーバに切り替える計画をしました。



選定に関しては

・マザー自体は消費電力が低く清音化しやすいもの。

・SATA HDD×3 Software RAID5 （低消費電力とは真逆ですが）

・mini-ITX で省スペース

・PT3を使用する。（最悪は別のPCにするが1台のほうが場所，消費電力の点で有利）

・O/SはLinux x64版  Debianまたは，Ubuntuとする。

候補として，

・Intel DN2800MT

・Intel D2700DC

・AMD APU E-350系統   ：サーバには向いていなかった

比較ポイントは，拡張性がPCI-E，mini PCI-Eを合わせ2ポートであり，消費電力が若干小さい点を優先しIntel DN2800MTとしました。



※残念な点としては，来年にはプロセスルール22nが主流になると消費全力が下がるが現在はない。

ARMマザー on SATAがあれば欲しい。（Microsoft Windows８タブレット版に頑張って貰う）



前振りが長くなりましたが，PT3など今が旬ということで作成開始とします。



購入パーツ

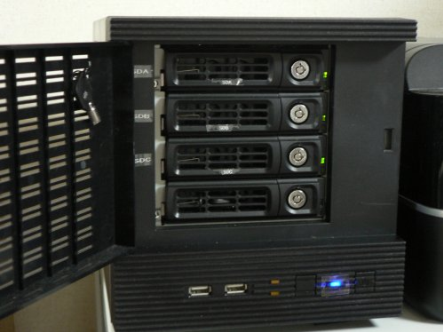

・PCケース        ：Dirac　DIR-HDMINI 250W

・マザーボード    ：Intel DN2800MT

・メモリ　　　　：Somsung  SODIMM DDR-1333 PC3-1066  2GB         　 　×２

・HDD                ：SEAGATE　ST3000DM001 （SATA3　3TB 7200rmm 64MB） ×３

・拡張／アダプタ：Dirac　GH-EMLX1-G1C13 (Mini PCIeをPCI Expressに変換)

                           　玄人志向　SATA2RI2-PCIe　（SerialATAIIボード）

                            　アースソフト　PT3



パーツ調達も完了し，組立となります。電源以外は普通に組み立てることができます。

このマザーは，ACアダプタとなっているが今回は購入していないので一工夫します。



以下電源について照会します。



マザーボード電源と取り付け

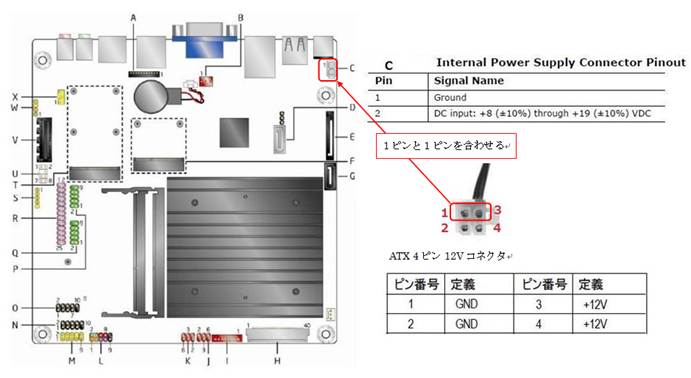

Intelマニュアルのマザーボードレイアトを見るとCの部分に内部電源があります。

＋8V～＋19Vとなっていますので，電源から適当なところから繋げそうです。

１．マザーのインターナル電源にATX電源４ピン12Vのコネクタの互いに１ピンを合わせ1,3ピンを挿入します。































　マザーボードのフロントパネルヘッダ・電源On/OFFは，マザーボード説明書に従い接続します。

※電源容量とピンアサイメントは，電源の説明などを参考に行って下さい。



２．電源をオンできるようにする。

　　このままでは，ケースの電源スイッチをいれても，電源が入りません。

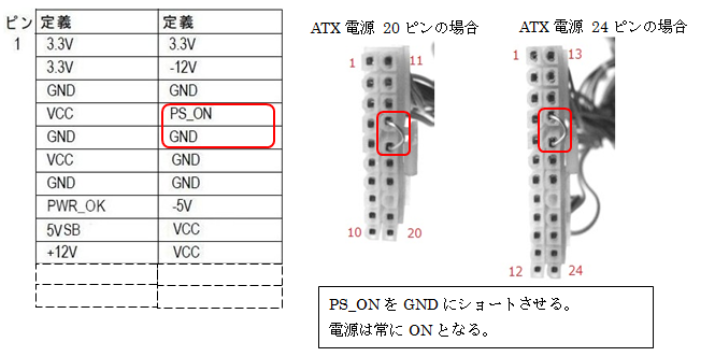

　　電源コネクタPS_ONをショートします。



































　　この作業で，電源ケーブルを接続すれば，電源は常にオンになってしまいますが，マザーボートに

　　電源は供給させていません。

　　ケースの電源スイッチをオンすると，マザーボードに電源が投入されます。



　　ディスクトップで使用するには，待機時が気になるかもしれませんが，サーバとして常時オンで

使用するのであればメンテナンスも含め問題ありません。



　　※電源のピンアサイメントは，電源の説明などを参考に行って下さい。

　　　ショートさせるピンを間違えると，かなりの確率で壊れると思いますので注意して下さい。

電源のショート方法については，いろいろなホームページで紹介されています。



これらの方法を行うときは，自己責任で十分注意して行ってください。
